更新時間：2025-7-12 點擊:743次化工設備中的半圓管（又稱半圓管夾套或半圓管盤管）是一種的管道結構，常作為傳熱、保溫或防護組件安裝在反應釜、儲罐、塔器等設備的內壁或外壁，憑借的結構和性能在化工生產中發揮重要作用。以下從結構特點、核心功能、應用場景及設計要點展開說明：
一、半圓管的結構特點

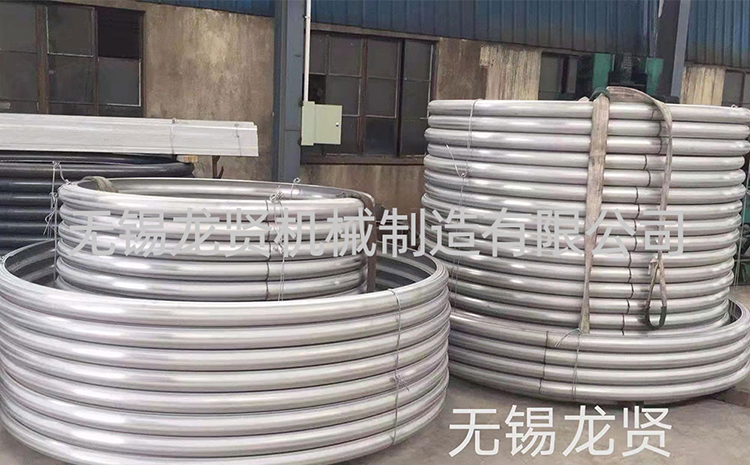

半圓管通常由不銹鋼（304、316L等耐腐材質）、碳鋼或合金材料制成，其結構有兩個關鍵特征：
外形：截面呈半圓形（直徑多為50-200mm），長度根據設備筒體周長定制，可通過焊接或法蘭連接成環形或螺旋形，緊貼設備筒體表面形成“夾套層”。
連接方式：兩端設有進出接口，用于通入熱媒（蒸汽、熱水）或冷媒（冷水、冷凍液），通過介質循環實現熱量交換；部分半圓管僅作為防護層，無介質流通。
二、在化工設備中的核心作用
1.效傳熱，控溫
化工反應（如聚合、結晶、酯化）對溫度敏感，半圓管作為“溫度調節器”優勢顯著：
接觸面積大：半圓管與設備筒體緊密貼合，傳熱面積比傳統圓形夾套增加30%以上，熱效率更（如10m3反應釜，半圓管夾套的傳熱系數可達800-1200W/(m2K)）。
控溫均勻：螺旋形排列的半圓管可覆蓋設備筒體全表面，避免局部溫差過大（傳統夾套易在底部形成“死角”），尤其適合粘稠物料或易結晶體系（如樹脂反應）。
適應壓：半圓管壁厚通常5-10mm，可承受1.6-6.4MPa壓力（根據材質和直徑調整），適合壓蒸汽加熱或壓冷媒冷卻場景。
2.節省空間，輕量化設計
相比傳統的全包裹式夾套（設備直徑增加20-30%），半圓管僅突出筒體表面10-30mm，顯著減少設備占用空間，尤其適合車間布局緊湊的場景。同時，其重量比全夾套輕40-50%，降低設備基礎承重要求（如20m3儲罐，半圓管夾套比全夾套約1.5噸）。
3.抗腐與防護，延長設備壽命
耐介質腐蝕：選用316L不銹鋼或哈氏合金材質的半圓管，可耐受酸堿介質（如鹽酸、硝酸、強堿）侵蝕，適合化工強腐蝕環境（如農藥、化肥生產設備）。
防外壁損傷：安裝在設備外壁的半圓管可作為“防護裝甲”，減少物料搬運、設備檢修時的碰撞損傷，尤其對薄壁不銹鋼設備（如食品用儲罐）更重要。
四、設計與安裝注意事項
焊接質量：半圓管與筒體焊接需避免“虛焊”，否則會形成縫隙導致介質泄漏（尤其壓場景），通常采用氬弧焊，焊后需做水壓試驗（試驗壓力為工作壓力的1.5倍）。
排液/排氣設計：底部需設排液口（防止冬季凍裂），頂部設排氣口（避免氣阻影響傳熱），類似給熱水瓶放氣。
材質匹配：根據介質特性選材質（如含氯離子的物料用316L，強堿環境用鎳基合金），別讓“防腐戰士”自己先被腐蝕了。
總之，半圓管在化工設備里就像個“貼身管家”，既能控溫保證反應順利，又能節省空間、保護設備，是化工生產中“小身材大作用”的典型代表。
